不銹鋼激光焊接發(fā)黑是行業(yè)常見難題，既影響產(chǎn)品外觀美觀度，還可能降低焊縫耐腐蝕性和力學性能，給生產(chǎn)帶來額外打磨、返工成本。其實只要把控核心環(huán)節(jié)，就能輕松避免發(fā)黑問題，實現(xiàn)潔凈、高質(zhì)量焊接，以下4個關鍵要點，適配各類激光焊接機實操場景。

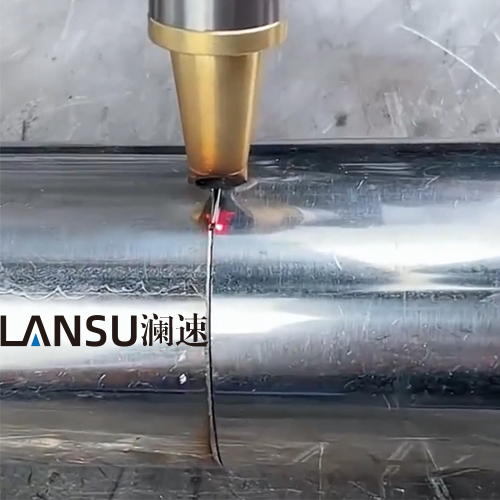

首先優(yōu)化焊接焊接機參數(shù)，這是避免發(fā)黑的核心。過高功率或過慢速度會導致熱輸入過量，不銹鋼過度熔化汽化形成黑色附著物，需根據(jù)板材厚度調(diào)整：1-2mm不銹鋼建議用500-800W功率，焊接速度控制在1-1.2m/min，同時提高脈沖頻率減少熱量積累，避免局部過熱氧化。

其次做好保護氣體管控。焊接時高溫不銹鋼易與空氣氧氣反應生成黑色氧化物，需選用99.99%以上高純度氬氣或氮氣，流量控制在10-20L/min，確保噴嘴貼近焊縫，形成有效保護屏障，杜絕氧氣侵入，特殊場景可搭配拖罩增強保護效果。

再者重視焊接前表面處理。不銹鋼表面的油污、氧化層的雜質(zhì)，在高溫下會分解產(chǎn)生黑色污染物，焊接前需用酒精擦拭除油，或用砂紙打磨去除氧化層，必要時涂抹防氧化膏，從源頭減少發(fā)黑誘因。

最后做好設備維護與環(huán)境控制。定期清潔激光聚焦鏡片、反射鏡，保證光束能量均勻；焊接環(huán)境控制在濕度40%-60%、溫度18-25℃，減少灰塵和水汽干擾，避免因設備故障或環(huán)境問題導致焊接發(fā)黑。

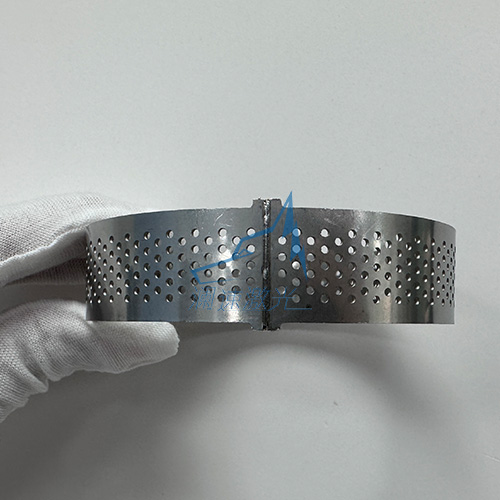

掌握以上要點，無需復雜操作，就能讓激光焊接機焊不銹鋼實現(xiàn)無發(fā)黑、銀白色潔凈焊縫，大幅提升生產(chǎn)效率，降低返工成本，適配儀器、五金制品等各類對焊接外觀和質(zhì)量有高要求的場景。
